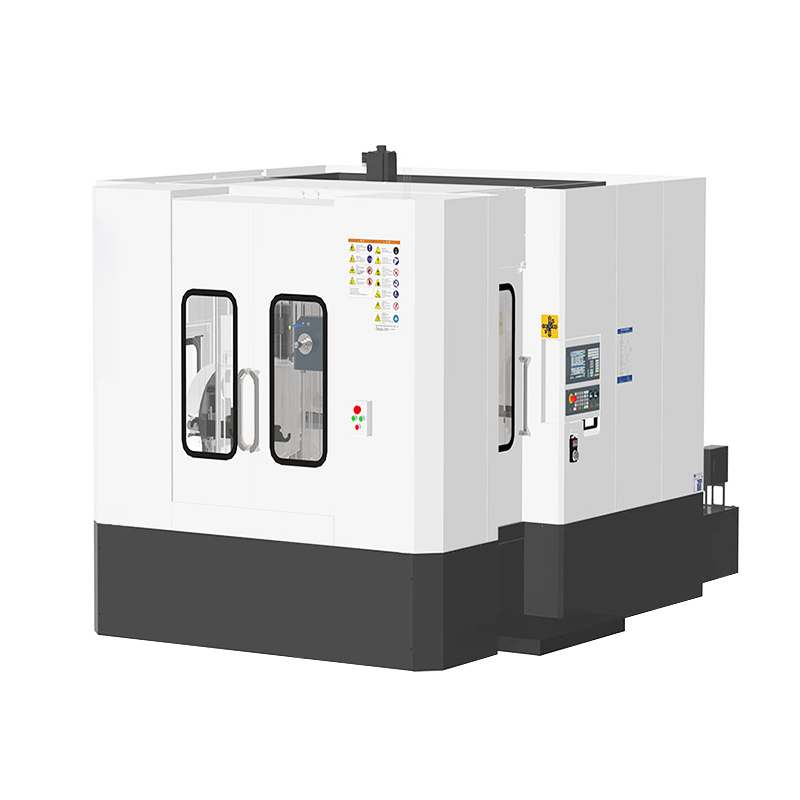

HMU1250
山东邦城科技有限公司
技术参数：
| 产品型号 | 单位 | HMU1250 |
| X轴行程（立柱左右移动） | mm | 1250 |
| Y轴行程（转台前后移动） | mm | 1250 |
| Z轴行程（主轴箱上下移动) | mm | 1100 |
| A轴回转范围 | 0 | -30°~+180° |
| C轴回转范围 | 。 | 360° |
| 最大工件回转直径 | mm | 1250 |
| 主轴端面至工作台端面距离（主轴立式） | mm | 150~1250 |
| 主轴轴中心至工作台回转中心的距离（主轴立式） | mm | -200-1050 |
| 主轴轴线至工作台台面的距离（主轴卧式） | mm | 50~1150 |
| 主轴端面至工作台回转中心的距离（主轴卧式） | mm | -100-1150 |
| 工作台尺寸 | mm | 1000×850 |
| 最小分度单位 | o | 0.001 |
| 工作台最大载重 | Kg | 1500 |
| 转台转速 | r/min | 40 |
| 主轴最大转速 | rpm | 10000 |
| 主轴内孔锥度 | HSK A100 | |
| 主轴功率 | Kw | 54 |
| 主轴输出扭距 | Nm | 200/240 |
| 最大摇摆 | rpm | 60 |
| 额定扭矩 | Nm | 1200 |
| 夹紧系统 | 液压 | |
| X/Y/Z轴快移速度 | m/min | 60 |
| X/Y/Z轴最大进给速度 | m/min | 20 |
| 刀库容量 | 45 | |
| 最大刀具直径（满刀/临空刀） | mm | 125/250 |
| 最大刀具长度 | mm | 400 |
| 最大刀具重量 | kg | 25 |
| 直线轴定位精度X/Y/Z | mm | 0.008/0.008/0.008 |
| 直线轴重复定位精度X/Y/Z | mm | 0.005/0.005/0.005 |
| 回转轴定位精度 | arc/sec | 8 |
| 回转轴重复定位精度 | arc/sec | 4 |
| 型号 | SINUMERIK One | |
| 总控制轴数 | Axes | 5 |
| 联动控制轴数 | Axes | 5 |
