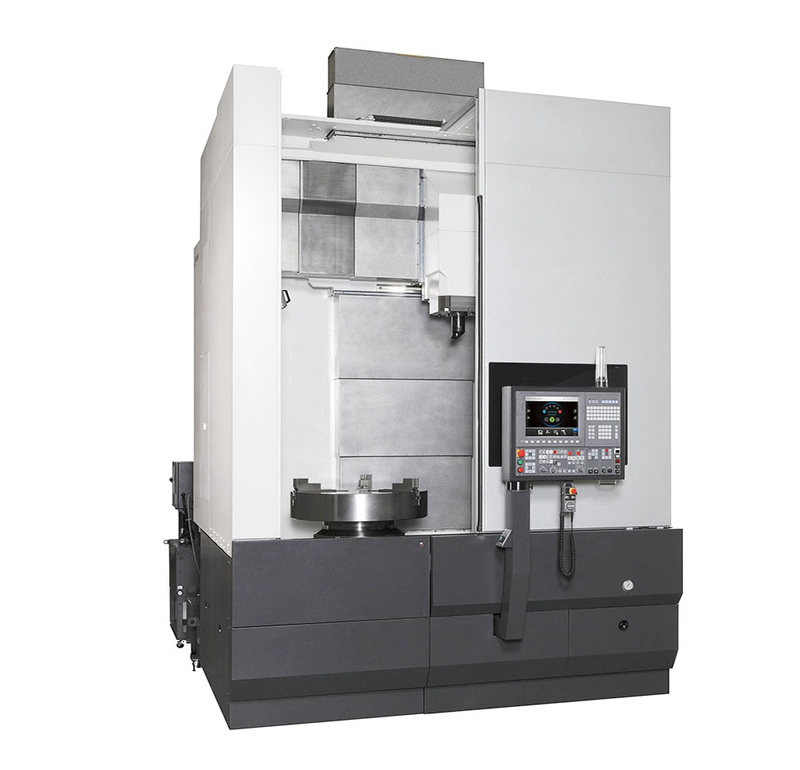

VTC750
山东邦城科技有限公司
技术参数：
| 型号 | 单位 | VTC750 |
| 最大回转直径 | mm | 750 |
| 最大车削直径 | mm | 650 |
| 主轴型号 | A2-11 | |
| 主轴轴承直径 | mm | 180 |
| 主轴转速范围 | rpm | 50-1000 |
| 主轴输出扭矩 | nm | 715 |
| 卡盘直径 | 〞 | 21〞HYD液压卡盘 |
| 刀塔形式 | - | 卧式8工位/立式4工位 |
| Hor.8 position/Ver.4 position | ||
| 刀塔规格 | - | 125 |
| 刀具尺寸 | mm | □32/φ50 |
| 刀塔 X 轴行程 | mm | -425 |
| 刀塔 Z 轴行程 | mm | 700 |
| 刀塔下端面距卡盘上端面距离 | mm | 0-700 |
| X/Z 线轨 | 55 滚柱Roller | |
| X/Z 丝杠直径 | mm | Φ50/φ40 |
| X 轴快速进给 | m/min | 15 |
| Z 轴快速进给 | m/min | 12 |
| 切削进给 | m/min | 0.1-5000 |
| X 轴电机功率/扭矩 | Kw/nm | 2.4/15 |
| Z 轴电机功率/扭矩 | Kw/nm | 2.8/18 |
| 主轴电机功率/扭矩 | Kw/nm | 22/30- 286 |
| 外形尺寸(长×宽×高) | m | 2.3*2*3 |
| 机床重量 | kg | 7200 |
