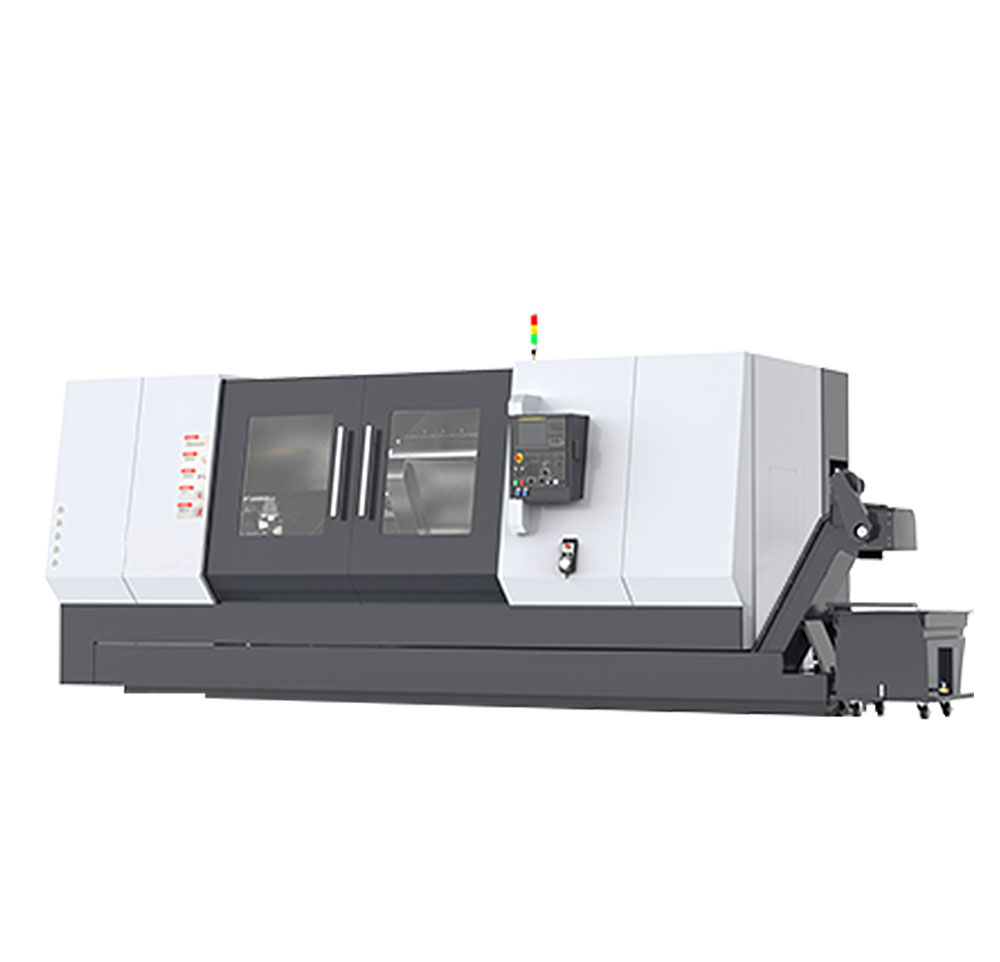

TCK700
山东邦城科技有限公司
产品特点：
床身呈倾斜角度，通常在 30° 至 60° 之间，常见的有 30°、45°、60° 等。这种设计使机床的重心更低，稳定性更强，同时有利于切屑的自然下滑，便于排屑，减少卡屑现象。
采用高精度的线性导轨作为移动部件的支撑，具有摩擦系数小、运动精度高、响应速度快等优点，能够确保机床在加工过程中的精准定位和平稳运动，提高加工精度和表面质量。
一般采用高性能的电主轴或高刚性的主轴结构，具备高转速、高扭矩、快速启停等特点，可适应不同材料和工艺的加工需求。主轴轴承通常采用高精度的滚珠轴承或滚子轴承，以保证主轴的旋转精度和刚性。
根据加工需求，可配备多工位刀塔或排刀架，实现多刀具的自动换刀，提高加工效率和灵活性。刀塔的定位精度和换刀速度也是影响机床加工效率和质量的重要因素。
技术参数：
| 项目 | UNIT | TCK700 |
| 最大回转直径 | mm | Φ700 |
| 床身上最大回转直径 | mm | Φ500 |
| 最大加工长度 | mm | 1500/2000/3000 |
| 主轴头形式 | mm | A2-11/8 |
| 电机功率 | kW | 15/22(servo) |
| 主轴转速 | r/min | 2500 |
| 主轴通孔直径 | mm | Φ88/105/130 |
| 床身角度 | DEG | 45° |
| X行程 | mm | 360 |
| XZ快速移动速度 | m/min | 15/24 |
| XZ伺服电机扭矩 | N.m | 22/22 |
| 刀架形式 | / | 12T hydraulic position（Optional power turret） |
| 刀具尺寸 | mm | 32×32/050 |
| 卡盘 | mm | 10"/12"/15" |
| 重复定位精度 | mm | ±0.003 |
| 尾套直径/行程 | mm | Φ150/150 internal rotation |
| 套筒锥孔 | MT | 5/6 |
| 尺寸 | m | 4.6/5.8/6.5×2.2×23 |
| 负载 | T | 8/10/11.6 |
